产品名称：英国elster Jevons品牌J98切断阀 J98压力切断阀 高压切断阀
型号：J98切断阀 品牌：英国elster Jevons 规格：口径：6 单价：0 元/台 浏览次数：2237 次  |
产品详细说明
英国Jeavons安全切断阀J98
J98紧急切断阀可在超压的危险情况下保护燃气设备，通常安装在调压器的入口端。
J98配有可视的阀位指示器。仅可手动复位，通过按钮阀提供压力平衡。J98可任意方向安装，阀体两侧均可设置复位装置。
J98已获得BSI (Notified body No. 0086)的PED 97/23/EC modules B + D认证。调压器为第四类设备和安全附件。
一、简介
1、 保护燃气装置，防止超压，它通常安装在调压器进口。
2、 引压管从外部引入皮膜腔，当压力超过预设值时切断。
3、 内置阀位显示器，可人工手动复位，内置放散阀。
4、 响应灵活，全通径阀口，流量大，压力损失小。
二、技术参数
|
最大进口承压 |
切断压力范围 |
温度 |
材料 |
连接尺寸 |
|
10bar |
10mb－3450mb |
-20－70℃ |
阀体：球墨铸铁 阀垫：不锈钢 执行机构：铸铝 皮膜及密封件：Buna－N |
150mm 200mm |

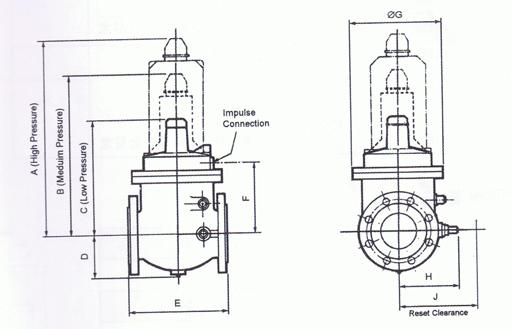

三、尺寸重量
|
尺寸 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
重量 | ||
|
低 |
中 |
高 | ||||||||||
|
150 |
694 |
485 |
358 |
148 |
348 |
233 |
310 |
188 |
215 |
59 |
43 |
73 |
|
200 |
735 |
525 |
400 |
183 |
420 |
275 |
390 |
216 |
235 |
93 |
98 |
108 |
四、切断弹簧范围
单位：mb
|
低压LP |
| |
|
中压MP |
高压HP |
|
|
10－20 |
70－210 |
690－1380 |
|
20－37 |
210－340 |
1380－2070 |
|
35－50 |
340－480 |
2070－2760 |
|
47－60 |
480－760 |
1760－3450 |
|
62－90 |
|
|
|
87－125 |
|
|
|
112－150 |
|
|
