产品名称：TANCY GZ 型气体罗茨流量计
型号：TANSY GZ 型气体罗茨流量计GZ-G25 G65 G100腰轮流量表 品牌：TANSY 规格：DN25-DN200 单价：0 元/台 浏览次数：40 次  |
产品详细说明
GZ 型气体罗茨流量计
GZ 型气体罗茨流量计是集流量、压力和温度检测功能于一体，并能进行压力、温度、压缩因子修正的气体流量计。其中基
表由我公司与美国德莱赛合作生产，修正仪由我公司自主生产配套，具备多种结构形式和功能配置，可满足用户的不同要
求，如物联网通信、防盗气监控等。该产品广泛应用于城市燃气和工业气体流量计量与检测等领域，能满足用户对高精度、
高可靠的检测或计量要求。
本产品执行 JB/T 7385 《气体腰轮流量计》、JJG 633《气体容积式流量计检定规程》、企业标准 Q/TX 32《GZ 型气体罗
茨流量计》，基表符合美国标准 ANSI B109.3《Rotary-Tape Gas Displayment Meters》。
1．产品特点
使用期限长 转子经精密加工和平衡、高硬度表面处理、无磨损转动、无接触密封，具备自清洁功能，轴承可充分润滑，这些精湛的 设计与工艺确保流量计长期正常工作。
范围度宽
不同规格流量计的范围度 50:1 ～ 260:1。
高精度、高可靠 使用高精度轴承和动平衡工艺处理的转子，保证产品长期精准稳定运行。 起步流量极低不同规格流量计的起步流量 0.04m3/h ～ 1.20m3/h。
压力损失小
不同规格流量计的压力损失 0.16kPa ～ 0.67kPa。 通用性好 所有规格流量计表体组件均可使用通用的附件。 互换性好 附件与同规格的表体组件之间均可进行互换。2．主要技术参数

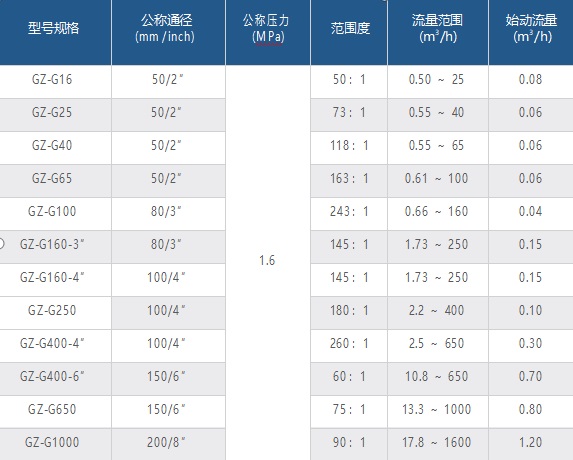

2.1 流量计型号规格、基本参数和性能指标
|
型号规格 |
公称通径 (mm/inch) |
公称压力 (MPa) |
范围度 |
流量范围 (m3/h) |
始动流量 (m3/h) |
|
GZ-G16 |
50/2″ |
1.6 |
50：1 |
0.50 ～ 25 |
0.08 |
|
GZ-G25 |
50/2″ |
|
73：1 |
0.55 ～ 40 |
0.06 |
|
GZ-G40 |
50/2″ |
|
118：1 |
0.55 ～ 65 |
0.06 |
|
GZ-G65 |
50/2″ |
|
163：1 |
0.61 ～ 100 |
0.06 |
|
GZ-G100 |
80/3″ |
|
243：1 |
0.66 ～ 160 |
0.04 |
|
GZ-G160-3″ |
80/3″ |
|
145：1 |
1.73 ～ 250 |
0.15 |
|
GZ-G160-4″ |
100/4″ |
|
145：1 |
1.73 ～ 250 |
0.15 |
|
GZ-G250 |
100/4″ |
|
180：1 |
2.2 ～ 400 |
0.10 |
|
GZ-G400-4″ |
100/4″ |
|
260：1 |
2.5 ～ 650 |
0.30 |
|
GZ-G400-6″ |
150/6″ |
|
60：1 |
10.8 ～ 650 |
0.70 |
|
GZ-G650 |
150/6″ |
|
75：1 |
13.3 ～ 1000 |
0.80 |
|
GZ-G1000 |
200/8″ |
|
90：1 |
17.8 ～ 1600 |
1.20 |
3．订货需知
3.1用户订购本产品时应根据管道公称通径、公称压力、流量范围、介质温度范围及环境条件选择合适的规格。
3.2 当需配置体积修正仪时，应根据需要选择修正仪的型号，并选择上限压力，当使用在危险场所时必须根据防爆要求正 确选择体积修正仪。
3.3 用户在订货时，请按照下列格式详细正确填写。
