1．TYLZ型气体腰轮流量计产品

 TYLZ 型气体腰轮流量计是集流量、压力和温度检测功能于一体，并能进行压力、温度、压缩因子修正的流量计，具备多种
结构形式和功能配置，可满足用户的不同要求，如物联网通信、防盗气监控等。该产品已广泛应用于城市燃气和工业气体 流量计量与检测等领域，能满足用户对高精度、高可靠的计量或检测要求。
本产品执行 JB/T 7385《气体腰轮流量计》、JJG 633《气体容积式流量计检定规程》、企业标准 Q/TX 33 《TYLZ 型气体 腰轮流量计》，基表主要性能指标符合欧盟标准 EN 12480 要求。

2．产品特点

使用期限长 转子经精密加工和高硬度表面处理，可实现无磨损转动、无接触密封，具备自清洁功能，轴承可充分润滑，这些精湛的 设计与工艺确保流量计长期可靠工作。

范围度宽

不同规格流量计的范围度 40:1 ～ 260:1。

高精度、高可靠 使用高精度轴承和动平衡工艺处理的转子，保证产品长期精准稳定运行。 起步流量极低

不同规格流量计的起步流量 0.03m3/h ～ 1.20m3/h。

压力损失小

不同规格流量计的压力损失 0.08kPa ～ 0.70kPa。 通用性好 所有规格流量计表体组件均可使用通用的附件。 互换性好 附件与同规格的表体组件之间均可进行互换。

2．主要技术参数

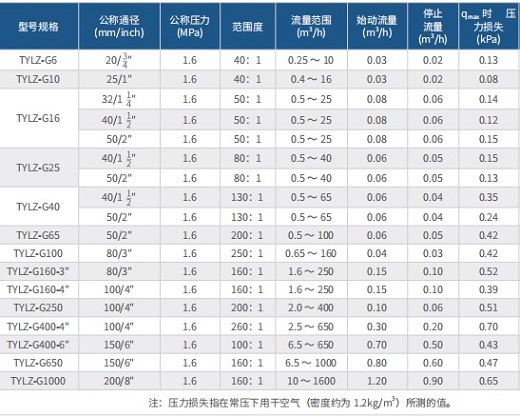

2.1 流量计型号规格、基本参数和性能指标

型号规格 公称通径 (mm/inch) 范围度 流量范围 (m3/h) 始动流量 (m3/h) 停止 流量 (m3/h) qmax 时

压 力损失 (kPa)
TYLZ-G6 20/  ″ 40：1 0.25 ～ 10 0.03 0.02 0.13
TYLZ-G10 25/1″ 40：1 0.4 ～ 16 0.03 0.02 0.08
TYLZ-G16 32/1  ″ 50：1 0.5 ～ 25 0.08 0.06 0.14
 40/1 ″ 50：1 0.5 ～ 25 0.08 0.06 0.12
 50/2″ 50：1 0.5 ～ 25 0.08 0.06 0.15

TYLZ-G25 40/1 ″ 80：1 0.5 ～ 40 0.06 0.05 0.15
 50/2″ 80：1 0.5 ～ 40 0.06 0.05 0.13

TYLZ-G40 40/1 ″ 130：1 0.5 ～ 65 0.06 0.04 0.35
 50/2″ 130：1 0.5 ～ 65 0.06 0.04 0.24
TYLZ-G65 50/2″ 200：1 0.5 ～ 100 0.06 0.05 0.42
TYLZ-G100 80/3″ 250：1 0.65 ～ 160 0.04 0.03 0.42
TYLZ-G160-3″ 80/3″ 160：1 1.6 ～ 250 0.15 0.10 0.52
TYLZ-G160-4″ 100/4″ 160：1 1.6 ～ 250 0.15 0.10 0.39
TYLZ-G250 100/4″ 200：1 2.0 ～ 400 0.10 0.06 0.51
TYLZ-G400-4″ 100/4″ 260：1 2.5 ～ 650 0.30 0.20 0.70
TYLZ-G400-6″ 150/6″ 100：1 6.5 ～ 650 0.70 0.50 0.43
TYLZ-G650 150/6″ 160：1 6.5 ～ 1000 0.80 0.60 0.47
TYLZ-G1000 200/8″ 160：1 10 ～ 1600 1.20 0.90 0.65
注：压力损失指在常压下用干空气（密度约为     1.2kg/m3）所测的值。

3．产品选型

3.1 不宜选用的场合

a. 要求流量超出表 1 的流量范围；

b. 频繁中断、强烈脉动流和快速开 / 关阀等流量急剧变化的场合； c. 氢气、氧气、乙炔和强腐蚀性气体。

3.2 规格的确定

如已知工况流量范围，直接查表 1 确定规格；或依据标况下的供气流量范围及介质压力计算工况流量范围，再查表 1 确定 规格。一般要求工况下流量计的常用流量范围处于 10%qmax~90%qmax 为最佳。

4．订货须知

5.1 用户订购本产品时应根据管道公称通径、公称压力、流量范围、介质温度范围及环境条件选择合适的规格。

5.2 当需配置体积修正仪时，应根据需要选择修正仪的型号，并选择上限压力，当使用在危险场所时必须根据防爆要求正 确选择体积修正仪。

5.3 用户在订货时，请按照下列格式详细正确填写。
